在深圳，有这样一个“看起来不像实验室”的地方：它既不像高校科研院所那样只发论文，也不像传统工厂那样只追求量产。它一边和国产设备厂商一起蹲在机台前调参数，一边帮中小芯片公司流片验证。它既建产线，也做科研；既验证设备，也培养工程师。
它叫深圳平湖实验室。
深圳平湖实验室。
很多人第一次听到这个名字，都会疑惑：它到底是干什么的？是企业？是科研机构？还是政府平台？尤其当它所处的还是门槛极高、距离普通人很遥远的第三代半导体行业时，外界对它的陌生与不解也会愈发明显。
但如果把中国半导体产业链比作一条长跑赛道，那么深圳平湖实验室所做的，其实是一件过去长期没人愿意做，却又极其关键的事情——它在产业最难跨越的地方，搭了一座“桥”。
这座桥，一头连着国产半导体设备厂商。很多企业并不是做不出设备，而是做出来后没有企业敢用。深圳平湖实验室愿意做那个“第一个吃螃蟹的人”，下订单、做验证、陪着厂商一起催熟设备，通过产线验证把国产设备真正推向产业化。
另一头，同时连着大量中小芯片设计公司。它们有技术、有想法，却常常死在“中试”阶段，订单太小，量产厂不接；去海外平台，周期和成本又高得难以承受。深圳平湖实验室则给了这些企业一个“能流片、敢试错”的地方。与此同时，它也是衔接量产Fab（芯片制造工厂）与芯片应用单位的关键枢纽。
某种意义上，它既不是单纯的科研机构，也不是传统意义上的Fab，而更像一个面向整个产业链开放的“公共底座”，让设备有地方验证，让设计有地方流片，让人才有地方成长。
而这，也正是这座实验室从诞生之初真正想做的事。
“横空出世”，相信是许多人对深圳平湖实验室的第一印象。不为别的，而是它的建设过程，可称得上是“深圳速度”的又一极致演绎。
究竟有多快？一个占地130亩的国家级第三代功率半导体科研和中试平台，从破土动工到通线仅花费了18个月。

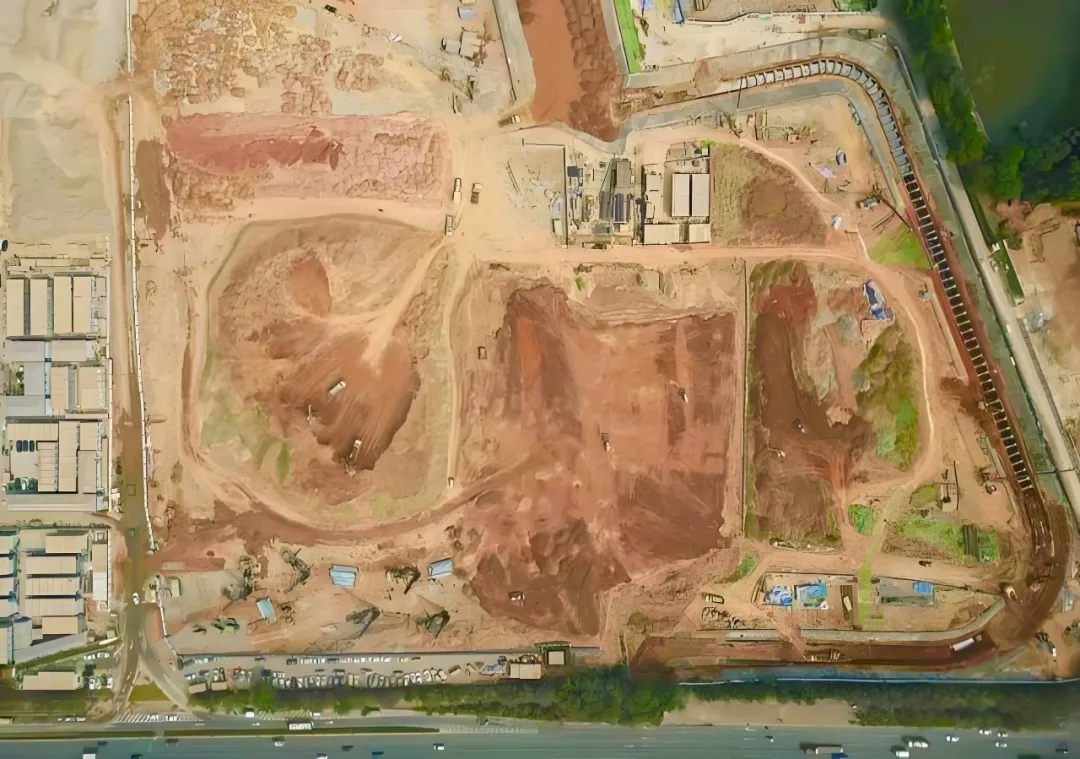

2023年3月18日深圳平湖实验室永久场地打桩。
其实，国内并不乏从动工到投产的“神速”案例，比如上海特斯拉工厂，比如合肥长鑫、武汉长江存储，它们都曾在基建速度上刷新纪录。
但深圳平湖实验室的18个月，含金量在于它并非在一片平整的土地上“起跑”。
其他的工厂是“拿地即开工”，拿到的是已经完成“三通一平”的净地，通水、通电、通路、场地平整，可以直接打桩。而深圳平湖实验室的18个月，是从“三通一平”之前就开始算的。
鲜为人知的是，这片工地在动工前，地下深处横亘着一条深度达17米的泄洪渠。这意味着，在“三通一平”的起跑线上，项目团队必须先花大力气挪走这条“地下巨龙”。用他们的话说：“我们是从挖地50尺开始，再填回到地面。”如果把这段“地下战”算进去，这18个月的速度，堪称业内第一梯队的极限操作。

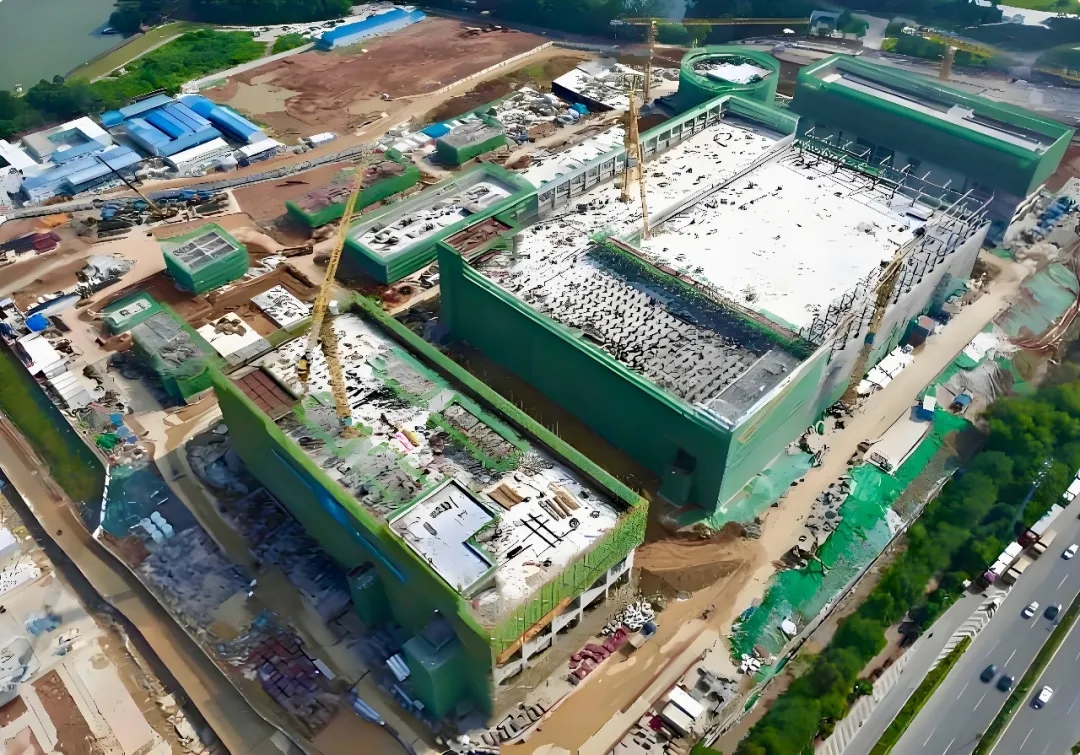

2023年9月16日深圳平湖实验室建筑主体封顶。
更重要的是，工程必须赶在“龙舟水”到来之前完成地下改造。在深圳市龙岗区罗山专班的协调下，团队硬是在2023年3月打下第一根桩，抢在雨季前将“深沟”调成了“地基”。
工程上的硬仗打赢了，但真正的挑战才刚刚开始。
“基建的18个月是有形的，但搭建一个国家级平台的‘软环境’，可能需要更长时间。”深圳平湖实验室主任万玉喜说这话时，语气里带着一种科研工作者特有的审慎。
这座占地130亩的平台，作为国家第三代半导体技术创新中心的依托单位，它背负的使命，远不止“快”这么简单。在国内半导体产业的关键环节，它要成为一个“既能搞科研，又能做中试，还能育人才”的桥梁和公共平台。
万玉喜向记者展示了一组数字：实验室团队中，硕博士占比超过70%。这在国内同类机构中处于较高水平。“我们不是在建一条生产线，而是在搭建一个‘懂工艺、懂设备、懂材料’的复合型科学家工程师队伍。”他说。
与基建攻坚同步推进的是设备布局，而摆在实验室面前的核心考题，直指产业命脉——关键设备如何自主可控、验证催熟？
虽然当时市场上6英寸碳化硅产线仍是主流，但深圳平湖实验室判断，8英寸在产能和市场需求上的优势，最终会让它成为下一代产线的标配。
但一个长期存在的行业困境是：国产设备厂商不是做不出产品，而是做出来“没地方证明”。6英寸产线设备供应链市场相对成熟，厂商“看得见”订单，所以相对愿意投入。8英寸碳化硅设备虽然有产能优势，但产业链还未铺开。设备厂商拿不准，如果投入几千万研发8英寸设备，下游有没有Fab厂会买？有没有产线会用？如果没有，那这笔投入就打水漂了。
没有产线应用场景，就没有数据反馈；没有数据反馈，就永远无法性能升级，从而形成了一个死循环。
深圳平湖实验室一举打破这个循环。“我们的逻辑很简单：别人不敢买，我们敢；别人不敢试，我们陪你试。”万玉喜说。

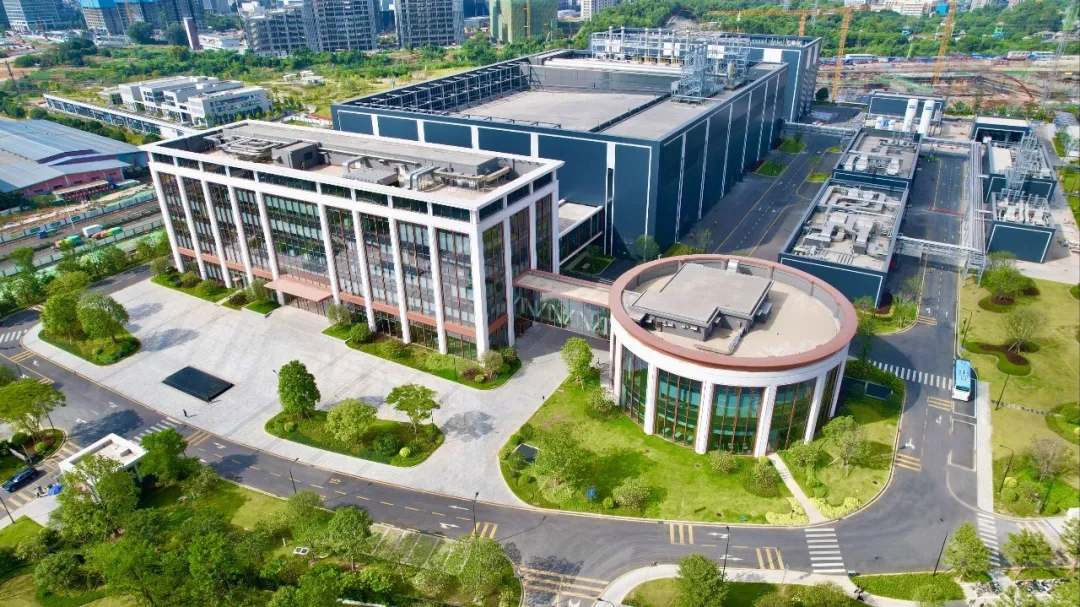

全球首个集科研和中试于一体开放共享的8英寸功率半导体创新平台正式落成。
实验室的办法直接而有效：下订单、给预付款。对于许多当时还在犹豫要不要投入8英寸设备研发的国产厂商来说，这一举动堪称“定心丸”。“你做好了，我第一个买。”万玉喜回忆，当时有家上海的设备企业，对投入8英寸线顾虑重重，认为8英寸碳化设备市场还不成熟。实验室团队前后沟通多次，从技术趋势讲到市场前景，把8英寸线在工艺能力上的优势一条条拆解给对方看。
“他们听完就明白了，这个需求是实实在在的。”最终，订单说服了他们。但下单只是开始。国产首台套设备进场后，问题接踵而至。
有的设备指标在纸面上没问题，一跑起来就“水土不服”。万玉喜坦言：“我们也不知道这个设备到底怎么样，厂商也不知道。那就一起做。”实验室的专家团队和厂商工程师一起，穿上洁净服蹲在设备前，调试、记录、流片、测试、改进、提升。

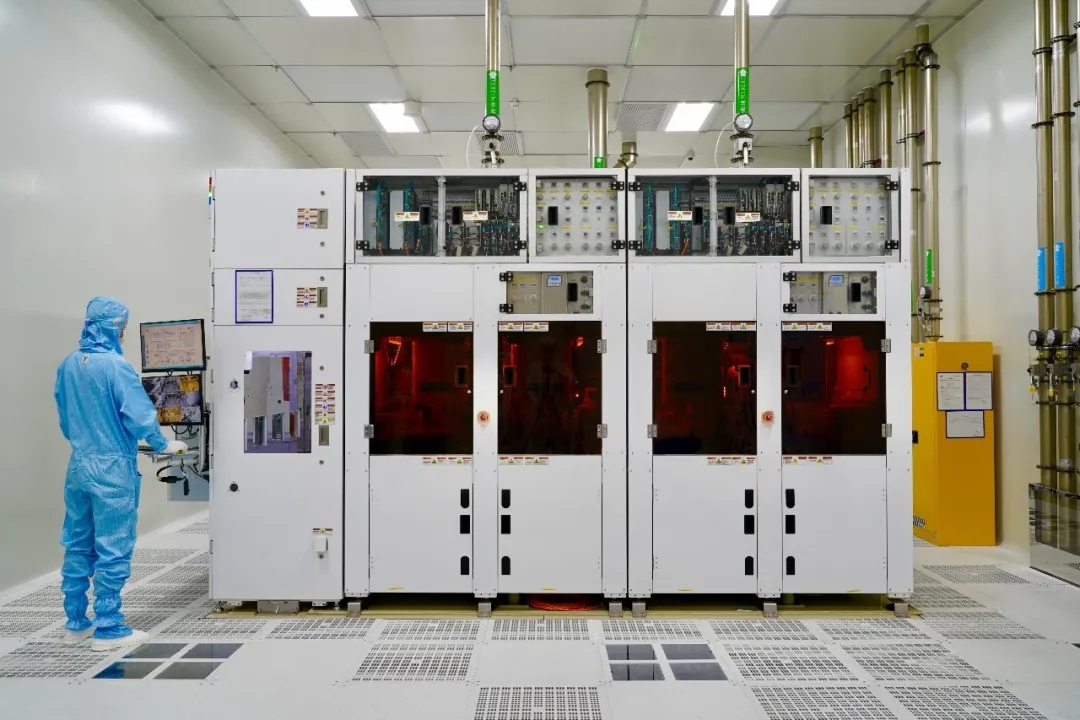

设备催熟验证。
最棘手的一台检测设备，里面一个关键泵需要达到10的负6次方的高真空度，而当时国产泵只能做到10的负4次方。这个泵就像设备的“发动机”，不敢轻易换。怎么办？实验室陪着厂商一家一家找国内供应商，从沈阳的泵厂到其他精密制造企业，反复测试、反复改进。不仅仅是泵，整台设备涉及成百上千个零部件，每个环节都可能成为“卡脖子”的点。
“一台设备是一个系统工程。”万玉喜说，“我们做的，就是陪着厂商把每一个零部件啃下来。”
结果是令人振奋的。截至目前，深圳平湖实验室已累计完成国内细分领域18台首台（套）装备的产线验证，并推动国产供应商开发17台产线标杆机台。2025年底，整条生产线的国产化验证率从99.2%提升至100%。

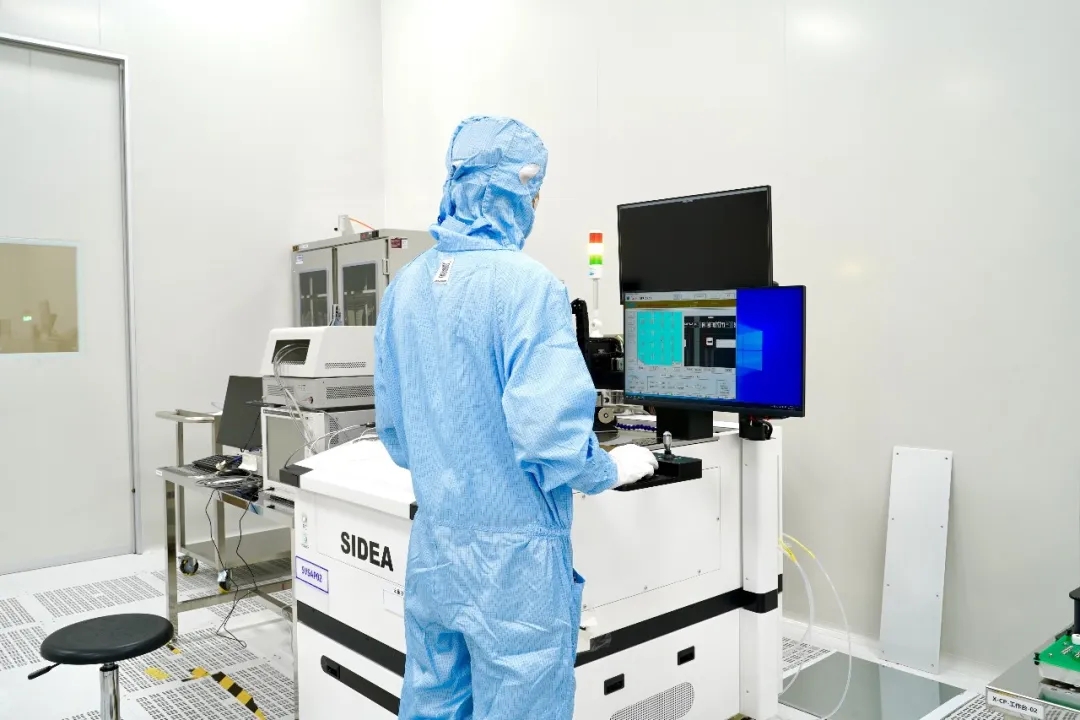

洁净间内工作场景。
一个典型案例是：某家半导体设备厂商，在深圳平湖实验室完成验证后，根据实验室团队的反馈意见持续改进，产品性能跃升至国际比肩水平。实验室还出具了中试验证证书，平台背书加上实打实的性能提升，成了他们敲开市场的“通行证”。此后，该厂商订单纷至沓来，间接带动产值过亿。
万玉喜说，“在我们这条线上验证完了，设备商就有了底气。第二个、第三个客户自然就来了。”
从“市场空白”到“首台套诞生”，深圳平湖实验室做的，不仅是验证设备，更是在为国产半导体装备“正名”。正如万玉喜所说：“这是深圳的担当，也是我们这个平台的使命。”
如果说助力国产设备验证是深圳平湖实验室的使命之一，那么帮助中小芯片设计企业跨越“中试死亡谷”，则是它更为纯粹的“使命担当”。
在半导体行业，有大量中小芯片设计公司。他们不缺好的设计思路，不缺海归的技术大牛，甚至不缺前期的风险投资。但他们缺一样东西：流片的机会。
为什么？因为主流量产厂只接大单。几万片起步，几百万垫资，排期动辄半年以上。一家中小设计公司，可能只需要几十片晶圆来验证想法，量产厂“根本不会理你”。而如果去国外找科研平台，比如比利时的IMEC，排队时间长、沟通成本高，更重要的是价格昂贵。
这就是所谓的“中试死亡谷”：从实验室样品到量产之间，没有一个可供小批量测试的中间环节。无数中小企业的好想法，就卡在这一步，最终不了了之。
深圳平湖实验室这样的中试平台出现，恰恰填补了这个空白。
流片服务。
“我们的平台，就是为这个而生的。”万玉喜说。作为全球第一个8英寸第三代功率半导体科研与中试平台，深圳平湖实验室对中小企业敞开大门，“我们就是这样一个公共开放共享的平台。”
更关键的是，实验室不仅“接单”，还“陪跑”。
万玉喜打了个比方：“在量产厂试验流片，做完就完了，有什么问题你自己回去查。很多大厂连最后一道测试都不一定给你做。”但在深圳平湖实验室，情况完全不同。可靠性测试、电性测试、失效分析等，如果流片过程中出现问题，实验室的博士团队会和企业一起分析、一起找原因。“我们可以一起坐在副驾驶上，看看到底哪里出了状况。”
这种“联合攻关”的模式，成了中小企业上得了牌桌的底气。
流片平台有了，但中小企业还面临一个非常现实的问题：成本。中小企业的预算往往不能支撑单独流片。对此，深圳平湖实验室凭借公共开放共享平台的优势，提供MPW服务（Multi Project Wafer，多项目晶圆），有效为中小企业大幅压降了中试阶段的研发与投入成本。

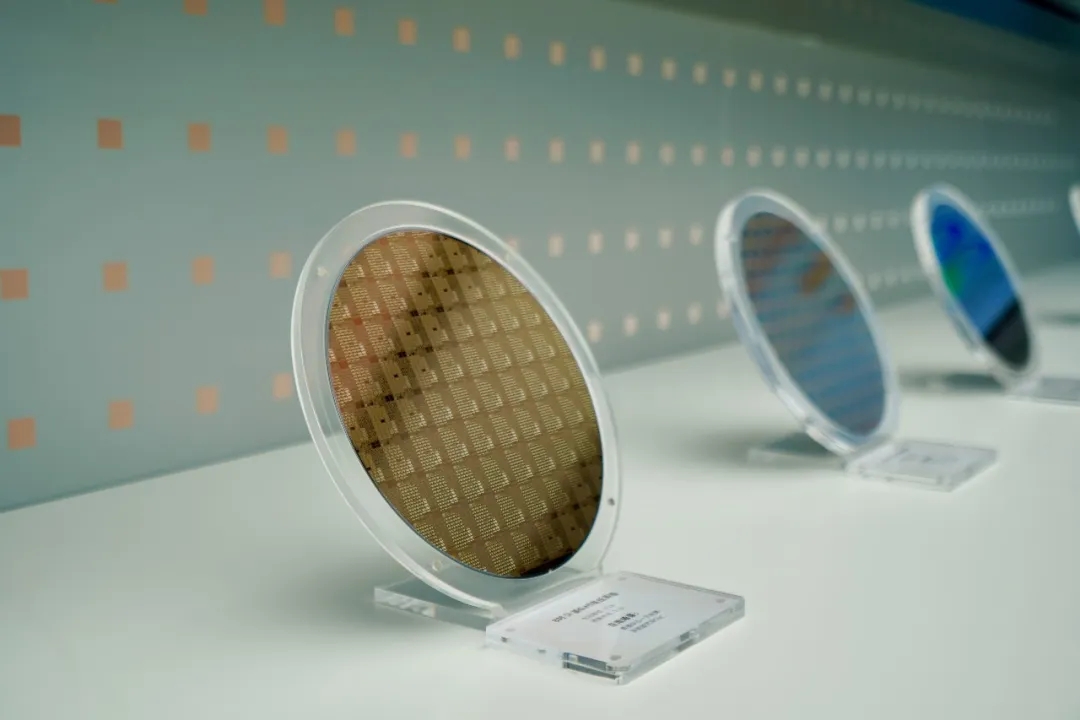

晶圆。
“功率器件的验证周期很长，要七八个月。”万玉喜解释，“以前客户只流三五片回去测，测完了发现没问题，今年一下子大量订单涌来。信任是一单一单建立起来的。”
从“无厂可去”到“有路可试”，深圳平湖实验室正在做的，就是为中小芯片设计企业铺一条“从图纸到晶圆”的务实之路。这条路或许不宽，但它足够稳。“我们政府公共平台不是为了赚多少钱，”万玉喜说，“我们是想让那些真正有想法的团队，不要因为没地方试而死在半路上。”
